CoverFeature 封面专题
CoverFeature
封面专题

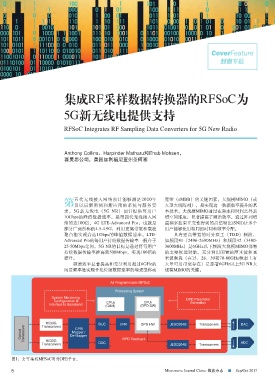

集成RF采样数据转换器的RFSoC为
5G新无线电提供支持
RFSoC Integrates RF Sampling Data Converters for 5G New Radio
Anthony Collins、Harpinder Matharu和Ehab Mohsen，
赛灵思公司，美国加利福尼亚州圣何塞
第 五代无线接入网络预计能够满足2020年 宽带（eMBB）的关键因素。大规模MIMO（或
大型天线阵列），是实现这一数据数率提升的基
及以后新用例和新应用的系统与服务要
求。5G新无线电（5G NR）预计提供每用户 本技术。大规模MIMO通过在频率和时间之外新
10Gbps的峰值数据速率，是第四代无线接入网 增空间维度，显著提高了频谱效率。通过阵列增
络的近100倍。4G LTE-Advanced Pro，也就是 益和多波束正交性得到的高信噪比(SNR)让多个
部分厂商所称的4.5-4.9G，利用更高带宽和载波 用户能够使用相同的时间和频率分配。
聚合能实现高达1Gbps的峰值数据速率。LTE- 具有更高带宽的时分双工（TDD）频段，
Advanced Pro的每用户持续数据传输率一般介于 如频段41（2496-2690MHz）和频段42（3400-
25-50Mbps之间。5G NR的目标是通过将每用户 3600MHz）是6GHz以下频段大规模MIMO部署
持续数据传输率推高到500Mbps，实现100倍的 的主要候选对象。充分利用闲置的厘米波和毫
提升。 米波频段（在15、28、39和70-80GHz频率上有
频谱效率显著提高和充分利用超过6GHz的 大量可用带宽存在）是部署6GHz以上5G NR大
闲置频率是实现千兆位级数据速率的增强型移动 规模MIMO的关键。
All Programmable MPSoC
Processing System
System Monitoring
C CPU0 CPU1 DPD Parameter
Interface to Baseband (O&M) (DPD SW) Estimation
16/33G DUC CFR DPD HW JESD204B Transceivers DAC
Transceivers
CPRI
Optical Transceiver De-Mapper DPD Feedback
Mapper /
16/33G
Transceivers DDC JESD204B Transceivers ADC
图1：全可编程MPSoC用作DFE平台。
