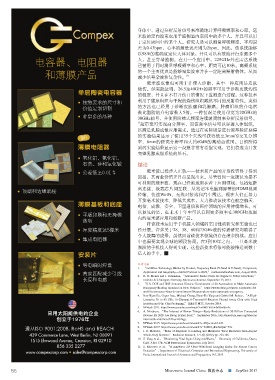

TechnicalFeature 技术特写

身体中，通过分析反射信号来准确地计算呼吸频率和心率。毫
米波的定向波束也用于监测室内空间中的多个人，并且可以用
于定位房间中的某个人。研究人员可以测量呼吸频率，平均误
差为0.43bpm，心率的测量误差则为2bpm。因此，该系统能够
以98%的准确度定位人体对象，并且可以有效地并行监测多个
电容器、电阻器 人，甚至穿墙监测。在另一个应用中，228GHz外差雷达系统
已被用于同时测量呼吸频率和心率，距离可达10米。高频系统
和薄膜产品 的一个主要优点是能够聚焦波束并在一定距离照射物体，从而
10
减少信号杂波和复杂性。
毫米波成像也可用于非侵入诊断，其中一种应用是皮肤
烧伤。经实践证明，26.5至40GHz的频率可用于诊断皮肤灼伤
单层陶瓷电容器 的程度，并且在不打开伤口的情况下监测愈合过程。这种技术
按您要求的尺寸和 利用了健康组织与干燥的烧伤组织截然不同的反射特性。类似
价值定制切割 的方法也已经用于诊断皮肤癌和乳腺癌。肿瘤组织的介电常
数比脂肪的介电常数大5倍。一种情况是使用带宽为20GHz的
非常多的品种 30GHz信号，并使用阶梯式频率连续波调制来分析反射信号。
11
超带宽可实现高分辨率，而该频率信号可以穿透人体组织，
以满足乳腺成像应用需求。通过在实际场景进行原型验证获得
新 的实验结果显示了使用35个天线可获得低至3mm的交叉分辨
率、8mm的距离分辨率和大约60dB的高动态范围。目前所得
薄膜电阻器 到的实验结果显示这一设想非常有希望实现，它们将成为开发
完整乳腺成像系统的基石。
氧化铝、氮化铝、
石英、硅和氧化铍 结论
公差低至0.01％ 毫米波已经步入正轨——技术和产品的开发投资终于得到
回报，其商业价值正日益显现出来。尽管曾经一度被认为是不
可利用的毫米波，现在已经被运用在若干应用领域，包括短距
离连接、板载芯片间互联、从笔记本电脑到屏幕的HDMI视频
顶端和边缘端接
传输、快速Wi-Fi、无线对接站和汽车雷达。现在人们正努力
开发毫米波技术、降低其成本，大力推动该技术在航空航天、
薄膜基板和底座 电信、成像、安全、卫星通信和医疗领域的应用持续增长。可
以预见的是，在未来十年中可以看到更多频率在300GHz范围
平版印刷和无掩模
选项 内的毫米波应用和创新产品。
将该技术运用于手机接入领域的实用性的研究和实验也已
厚度精度达5微米 经开展。许多关于28、38、60和73GHz波的传播研究均取得了
令人鼓舞的成果。虽然目前该技术领域仍存在诸多挑战，应用
集成电阻器 中也需要实现全球的频段协调。在5到10年之内，一旦毫米波
频段的手机接入得到实现，这些新技术将很可能被推送到数十
安装片 亿人的手中。■

导电瞬时焊盘 参考文献
1. “mmWave Technology Market by Product, Frequency Band (V-Band & E-Band), Component,
Application and Geography—Global Forecast to 2022,” marketsandmarkets.com, August 2016.
高度匹配减少引线 2. H. H. Meinel and J. Dickmann, “Automotive Radar: From Its Origins to Future Directions,”
长度和电感 Daimler AG, Stuttgart, Germany, Microwave Journal, September 13, 2013.
3. “U.S. DOT and IIHS Announce Historic Commitment of 20 Automakers to Make Automatic
Emergency Braking Standard on New Vehicles,” https://www.nhtsa.gov/press-releases/us-dot-
and-iihs-announce-historic-commitment-20-automakers-make-automatic-emergency.
4. Bon-Hyan Ku, Ozgur Inac, Michael Chang, Hyun-Ho Yang and Gabriel M. Rebeiz, “A High-
Linearity 76 to 85 GHz 16-Element 8-Transmit/8-Receive Phased Array Chip with High
Isolation and Flip-Chip Packaging,” IEEE T-MTT, October 2014.
5. NIWeek 2017: https://www.youtube.com/watch?v=0MT kBlvEMHw&t=4s.
采用太阳能供电的企业 6. A. Nordrum, “The Internet of Fewer Things—Early Predictions of 50 Billion Connected
Devices By 2020 Are Being Scaled Back,” September 2016, http://spectrum.ieee.org/telecom/
创立于1976年 internet/the-internet-of-fewer-things.
7. NIWeek 2015: https://www.youtube.com/watch?v=I5Qw AxdiLmU.
遵从ISO 9001:2008, RoHS and REACH 8. NIWeek 2017: https://www.youtube.com/watch?v=34EID yRmb8Q&t=35s.
9. J. E. Moulder, “Risks of Exposure to Ionizing and Millimeter-Wave Radiation from Airport
Whole-Body Scanners” Radiation Research, 177 (6) (2012), pp. 723-726.
10. Z. Yang et al., “Monitoring Vital Signs Using mmWaves,” University of California, Davis,
Cailf., USA 17th ACM International Symposium, July 2016.
11. S. Moscato et al. “A mmWave 2D Ultra-Wideband Imaging Radar for Breast Cancer
Detection”, Department of Electrical, Computer and Biomedical Engineering, University of
Pavia, International Journal of Antennas and Propagation, Vol. 2013.
