DEMO性能验证报告

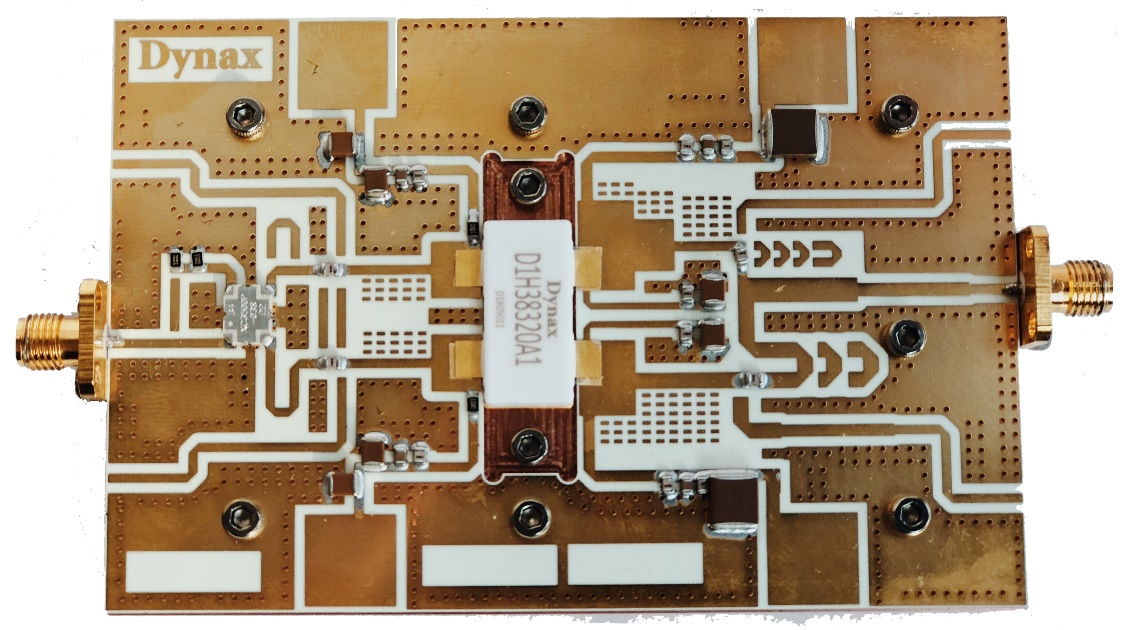

D1H38320A1-TB2

一、            DEMO性能验证

1、 大信号性能

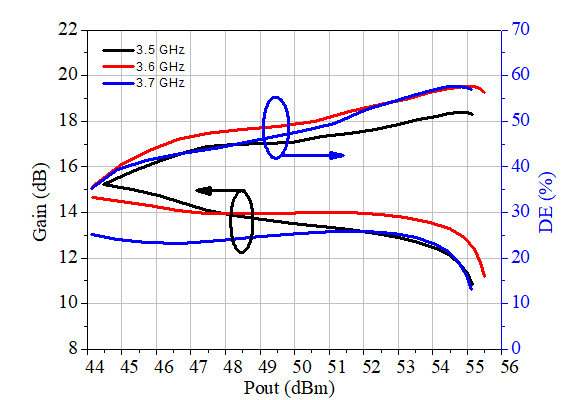

1.1 脉冲信号测试性能

测试信号：Pulse Width = 100 µs, Duty Cycle = 10 %

偏置状态：Vds=48V，主功放电流Ids=400 mA ，辅功放栅压Vgs=-4.9 V

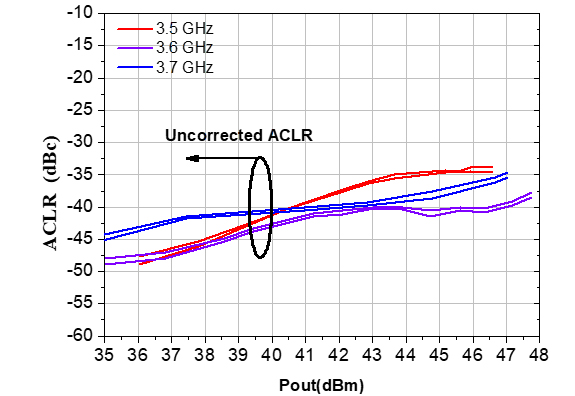

2、 单载波WCDMA信号线性性能

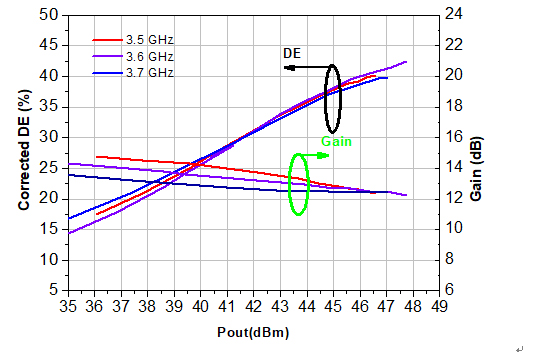

2.1 随输出功率变化的性能指标

输出功率：46.3 dBm

测试信号：单载波WCDMA信号，PAR=9.6 dB

偏置状态：Vds=48V，主功放电流Ids=400 mA ，辅功放栅压Vgs=-4.8 V

3.其他说明

 对于宽带DPD的闭环性能，客户可根据实际宽带 DPD系统进行验证。

D1H38320A1-TB2在调试时，为了兼顾宽带线性指标，着重优化了开环ACLR，牺牲一些效率指标，客户可以按照具体需求权衡线性及效率特性。

二、            验证结论

D1H38320A1 满足客户提出的3.5-3.7 GHz 42W 功放应用需求，支持LTE 4载波200MHz 带宽的信号模式。

对于LTE 10W 及30W系统，能讯均已推出成熟的780 Dual-Path 单管方案，不仅简化了客户的功放及系统设计，同时也为客户降低了成本。
