能讯半导体为电子围栏应用推出 1.8-2.7 GHz 20W 宽带功放解决方案

录入时间：2018/2/1 11:37:04

DYNAX基于最新GaN工艺平台，发布1.8-2.7GHz 10W-200W系列化氮化镓功放管，助力宽带电子围栏TDD 2W，10W以及 FDD 4W，20W项目应用。

1.8-2.7 GHz 20W 功放解决方案

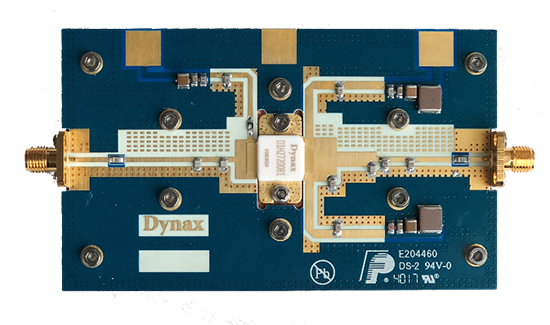

D1H27200B1 DEMO性能验证

一、 末级功放需求指标

1、输出功率：44.5 dBm

2、工作频段：1.8 – 2.7 GHz

3、信号制式：LTE

4、功率增益：＞15 dB

5、工作电压：48 V

6、漏级效率：＞25 %

7、ACPR：＜-40 dBc

二、 DEMO性能验证

1、小信号性能验证

偏置状态：Vd = 48 V，Id = 450 mA

在1.8 - 2.7 GHz 整个带内，S11小于-4 dB，S21大于17.5 dB.

2、大信号性能

2.1 脉冲信号测试性能

测试信号：Pulse Width = 100 µs, Duty Cycle = 10 %

偏置状态：Vd = 48 V，Id = 450 mA

3、单载波WCDMA信号线性性能

3.1 输出平均功率时线性性能

输出功率：44.5 dBm

测试信号：单载波WCDMA信号，PAR=9.6 dB

偏置状态：Vd = 48 V，Id=350 mA

3.2 数输出功率变化的线性性能

测试信号：单载波WCDMA信号，PAR = 9.6 dB

偏置状态：Vd = 48 V，Id = 450 mA

三、 验证结论

根据实际调试的数据及客户反馈，D1H27200B1-TB1的性能满足客户需求指标。适合1.8-2.7GHz 宽带电子围栏末级功放应用。
