AWGs Crunch Size, Deliver Performance

Spectrum Instrumentation GmbH，www.spectrum-instrumentation.com

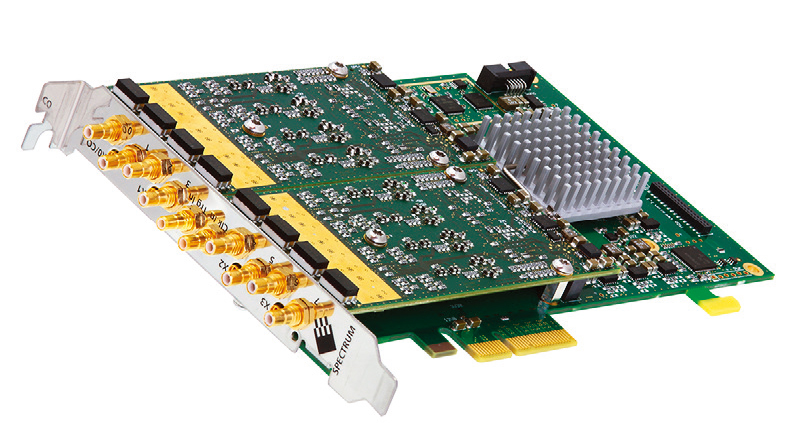

Spectrum Instrumentation公司最新的任意波形发生器（AWG）M2p.65xx系列可提供出色的信号质量、尺寸、通道密度和成本。M2p.65xx系列增加了8个新型号，封装为半尺寸的单个PCIe卡，可提供一个、两个、四个或八个发生器通道的选择。小尺寸的卡可以安装在几乎任何PC上，将其转换为高度灵活的多通道信号源。这些卡采用最新的高分辨率16位数模转换器（DAC）技术，可生成具有极低失真、极高动态范围和高信噪比的测试信号。

新型AWG提供40、80或125 MSPS的采样率，每个通道都有自己的DAC和输出端。输出端针对精确性和灵活性而设计，包含四个可切换的滤波器路径，以优化信号质量和输出摆幅，可输出±6 V至高阻抗负载（1MΩ）或±3 V至50Ω负载。

产生多种多样的波形

为了生成长而复杂的波形，这些卡配备了512 MS的板载大内存。存储器可以分段使用，循环产生的波形可以在不同存储器分段之间切换和存储。先进先出（FIFO）的流动存储功能使新的波形数据能够以高达700 Mbps的速率通过快速PCIe x4总线传输，同时回放存储的信息。这使得FIFO流动存储成为创建超长单发波形或不断变化的突发型信号的理想选择，这些信号通常用于雷达、超声波、激光雷达或声纳系统。信号生成的可能性几乎是无限的。

对于需要连接AWG和数字化仪的应用，对于激励-响应或闭环测试系统，Spectrum的Star-Hub模块可以同步多达16个M2p产品。新的M2p.65xx AWG与2018年发布的M2p.59xx 16位数字化仪完美匹配（见图1）。M2p.59xx数字化仪提供1到8个通道，采样率介于20和125 MSPS之间。Star-Hub为每个通道分配一个通用时钟和触发信号，这使得构建具有多达128个完全同步通道的系统非常简单，非常适合需要通过不同测试信号同时激励多个测试点或传感器阵列的情况。

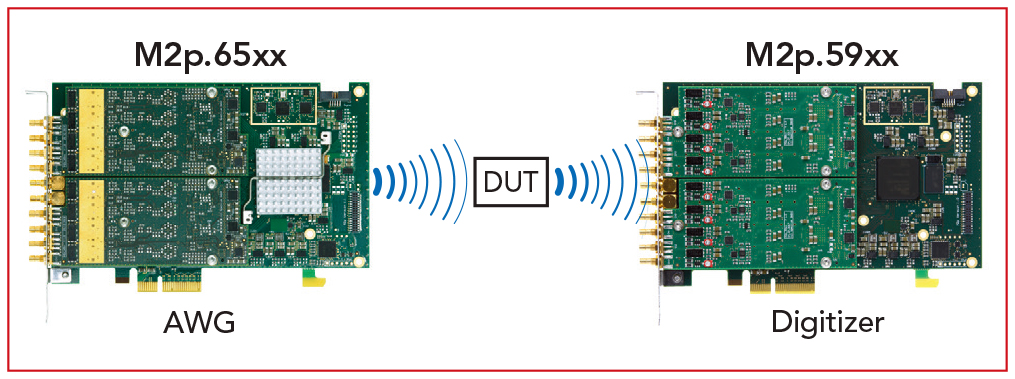

图1：新的AWG与Spectrum的数字化仪相匹配，用于激励-响应和闭环测试。

简单的信号生成和控制

AWG卡完全可编程，免费提供驱动程序和工作示例。支持最流行的软件语言（例如：C ++、VB.NET、C＃、J＃、Delphi、Java、Python）以及LabVIEW和MATLAB。

Spectrum还提供自己的软件SBench 6 Professional，它使用简单的图形用户界面控制AWG卡的所有模式和配置。它支持多通道操作、波形显示、信号生成、数据分析和文档编制。内置的EasyGenerator功能可用于生成正弦波、三角波或矩形波，并且可选择频率、幅度和相位。可以使用数学方程式或来自其他程序或设备（例如数字化仪或示波器）的导入数据，使用二进制、ASCII或波形格式来创建更复杂的信号。

为了能快速集成到几乎任何自动化测试系统中，这些AWG卡具有高级别的连接性（参见图2）。时钟和触发输入和信号输出通过前面板上的SMB连接器提供，前面板上还包含四个MMCX连接器（一个多功能输出和三个多功能I/O线）。这些连接器可用于其他任务，如增加同步数字输出通道、时钟、触发或状态输出，以及异步I/O线。

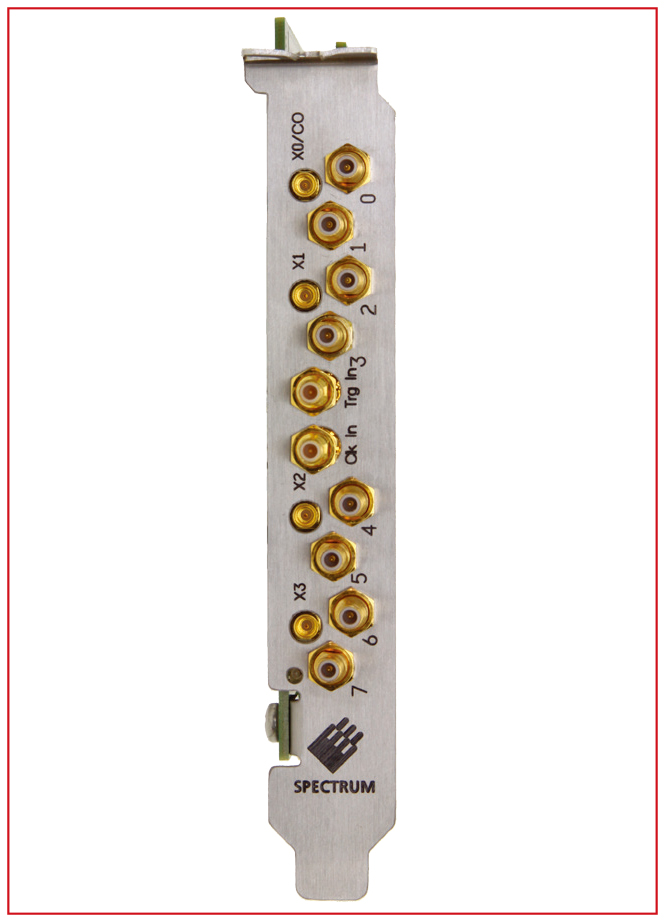

图2：前面板包含时钟和触发输入和信号输出，以及四个MMCX连接器，为使用AWG提供了灵活的选项。

将多功能I/O线切换为数字输出可为AWG增加另外四个同步输出通道，使单个AWG卡可以全速并行生成多达八个模拟输出和四个数字输出。当与其他设备连接以控制实验或OEM项目时，这是一个有用的功能。

五年质保

新的M2p.65xx系列AWG可立即供货。所有卡都经过工厂测试，包括软件驱动程序、工作示例和Spectrum的SBench 6软件的基础版本，用于初始测试。这些卡在产品的整个生命周期内都享有行业领先的五年保修，免费提供软件和固件更新。
