E波段正交混频器

E-Band Quadrature Mixer

正交混频器，通常称为I/Q混频器，配置两个独立的平衡混频器及其各自的LO(被一只90度混合器的输出驱动)。它广泛用于需要单边带（SSB）抑制的时候。在通信系统中，I/Q混频器常用作单边带调制器或解调器，此时图像频带信号，无论是上频带或下频带，可以通过中频(IF)信号的适当变相而被抑制。在多普勒雷达系统中，I/Q混频器作为解调器，传送两个正交的、表示移动目标方向(前进或后退)的IF信号。它也可以用作模拟一个多普勒雷达目标的调制器。

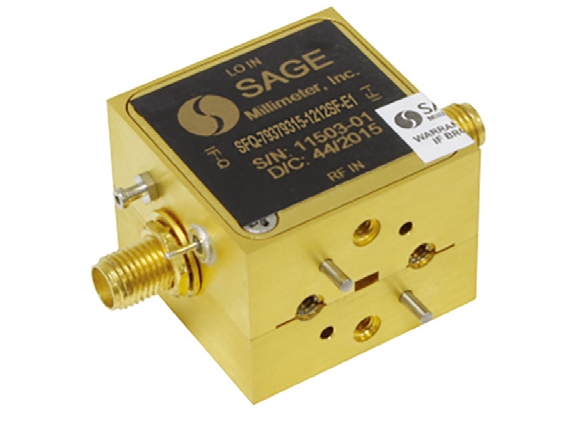

SAGE Millimeter已经发布了一种E波段正交混频器，用于工作在E波段（75-84GHz）的雷达和通信系统。SFQ-79379315-1212SF-E1的典型转换损耗为15dB，LO驱动为+7dBm，外部偏置的典型值为+4.5V_DC和2mA。LO到RF隔离度的典型值为22dB，IF带宽范围是从DC(直流)到2GHz。由于IF端口是DC耦合的，混频器可用作相位检测器。I/Q输出的典型幅度和相位平衡分别为±1dB和±15度。通过添加一只IF正交耦合器，可以将该混频器配置成一只镜像抑制混频器或SSB调制器。

正交混频器的RF和LO端口使用带UG387/U法兰盘的WR12波导，IF端口使用SMA母头连接器。通过焊接引脚施加直流偏置。为了便于系统集成，该混频器封装在一个1.8盎司重、尺寸为1.15英寸×1.15英寸×0.88英寸的镀金外壳中。

SAGE Millimeter为整个18-110GHz频谱提供一系列的正交混频器。
